DI20多功能數顯表采用模塊化設計，內置高性能A/D轉換器和微處理器，兼容多種信號的輸入，可輸出4~20mA、RS232、RS422或RS485數字信號和繼電器報警觸點信號。
DI20設計緊湊、體積小巧、方便易用且功能強大，韓國頂尖的電子設計和大量高品質電子元器件的使用使得DI20可滿足最為嚴格的性能和測試要求，是高品質、專業級數顯表的理想選擇。韓國原產，可根據用戶需求提供定制化產品。

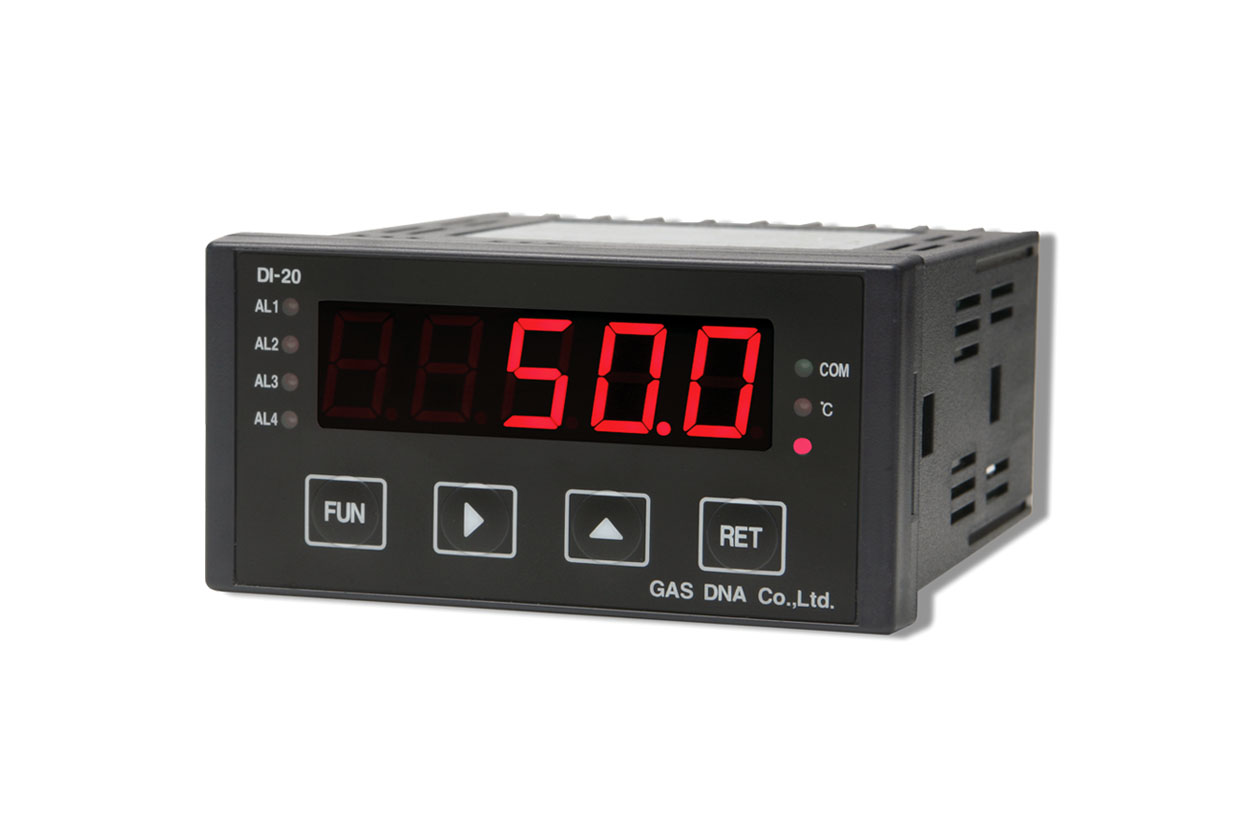

DI20多功能數顯表
技術參數
| 輸入類型 | TC (B, R, S, K, E, J, T, N), RTD (DIN PT1, DIN PT(0.1), JIS PT), DC (mV, V, mA) |
| 精確度 | ±0.2% / 輸出信號:±0.25% (FS) |
| 顯示周期 |
100ms (mV, Volt, mA 類型), 200ms (TC, TRD 類型) |
| 輸入阻抗 | 電壓類型400kΩ, 毫安類型250Ω, 其他類型1MΩ |
| 信號源阻抗 | PT100Ω, 30Ω/線, 其他類型300Ω/線 |
| NMRR / CMRR | > 50 dB / > 140 dB |
| 報警 (可選) | 通道:2或4報警,觸點:單通道(常閉或者常開) 觸點最大容量: AC 250V/5 A, DC 30V/5A |
| 數字信號 (可選) | 類型: RS232, RS422, RS485（地址: 1~127） 信號速率: 4800bps~57600bps |
| 輸出信號 (可選) | 電氣絕緣電流: DC4~20mA/最大負載600Ω |
| 操作環境 |
存儲溫度/濕度: -20℃~70℃ / 5%~95% 工作溫度/濕度: -5℃~60℃ / 10%~90% |
| 功耗 | 3.5 W (最大值) |
| 電源輸入 | AC 85 ~ 264 V |
| 絕緣電阻 | G輸入,FG電源,電源輸入, >100MΩ(500VDC) |
| 內置電源 | DC 24 V / 30 mA / < ±0.5% |
| 重量 | 大約 450g |
| 外形尺寸 | 96 (W) x 48 (H) x 100 (D) mm |
| 安裝方式 | 面板安裝型 |
選型代碼
| 選型代碼 DI-20-□-□-□-□ | 描述 |
| 代碼A | 類型 |
| 0 | 只帶顯示 |
| 2 | 帶顯示 和 2報警 |
| 4 | 帶顯示 和 4報警 |
| 代碼B | 輸入類型 |
| 0 | 標準多種輸入類型 |
| 1 | 0~30V DC（唯一） |
| 代碼C | 輸出類型 |
| 0 | 無輸出 |
| 1 | 4~20mA DC |
| 2 | RS-485 |
| 3 | RS-422 |
| 4 | RS-232C |
| 代碼D | 內置電源 |
| 1 | 110~220V AC |
| 2 | 24V DC (可選) |
