鋰電池隔膜激光厚度測量系統 技術參數

作者：東莞市塘廈精工儀器廠來源：時間：2019-12-03 09:41:37瀏覽量：2745人閱讀

JG1000A鋰電池隔膜激光在線厚度測量系統（在線精密激光測厚儀）廣泛應用于各種透明金屬材料及非金屬透明板材、鋁型材氧化層，金屬片材涂層、泡沫板厚度、中空板材覆蓋層、木板油漆涂層、薄膜涂膜層.鋰電池極片測厚儀等產品在運行過程中的在線厚度測量。

功能：在線實時測量監控、數字顯示、自動報警、生產過程控制調節及計算機RS485串口通訊。生產過程實時檢測控制調節及計算機RS485串口通訊。

JG1000A在線精密激光測厚儀采用無損檢測，無污染激光測量法，連續對被測物進行非接觸激光測量、無損傷厚度測量，具有無輻射、安全性能好、響應快速、不受被測物材質影響，操作維護簡單，精度高的特點。

技術參數：

測量范圍：6mm(或可按要求設定范圍);

測量采樣速度：每秒2000次;顯示速度：每秒23次(或可按要求設定范圍);

測量精度：動態+/-0.002mm;測量原理：激光雙反射;測量方式：掃描或單點定點測量;

RS485串口通訊：本儀器可與計算機通過RS485串口相連。

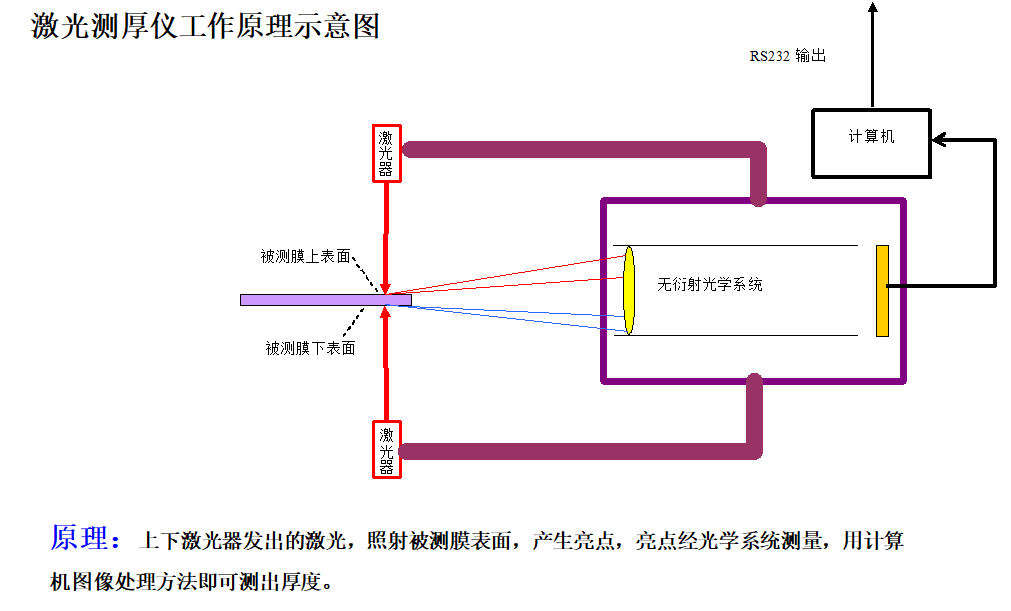

JG1000A在線精密激光測厚儀采用不同型號的能夠適用于熱/冷壓延金屬板帶的高精密激光三角在線測厚儀，安裝在U型架上下相對射的激光器，通過無衍射光學系統測量板材的厚度。儀表具有自動標定、清零功能，能夠隨時補償/消除由于熱輻射造成U型架變形所帶來的誤差。而傳統的射線型測厚儀則會受到合金材質、板材厚度的影響，不能精確測量厚度變化非常大的板材，同時需要很高的安全防護等級 ,采用不同型號的能夠適用于冷/熱金屬測量的精密激光三角形測厚儀，安裝在U型架上下相對射的激光器，通過無衍射光學系統測量板材的厚度。儀表具有自動標定、清零功能，能夠隨時補償/消除由于熱輻射造成U型架變形所帶來的誤差。而傳統的射線型測厚儀則會受到合金材質、板材厚度的影響，不能精確測量厚度變化非常大的板材，同時需要很高的安全防護等級。

接通電源以后，電腦顯示精密激光測厚儀的狀態，讀取激光測厚儀的數據并判斷數據的有效性，從而使儀表保持正常的繼電器輸出。

由一個自動標定系統，每次測量間隙都要對測厚儀進行標定。通過實時準確的標定，就可以保證測量的高精度，消除高溫、變形、溫漂等各種因素對測量精度的不利影響。

產品特點

厚度測量與合金材質無關，精度與被測物的厚度無關

軋制間隙自動標定清零，確保測量高精度，含有18種合金冷熱溫度轉換曲線

多種配置可選：中心點測量或者多點測量

激光測厚儀上下相對安裝，測量精度高、響應時間快

系統自檢，測量數據動態平均，擺正測量精確可靠

U型架結構堅固，水冷、風吹、多層隔熱和防護

良好的U型架驅動系統為測厚儀穩定工作提供了保證

性能指標

厚度范圍：0.06mm-5.5mm(按用戶要求)
